SPA126

Ergonomic Solutions / SpacePole

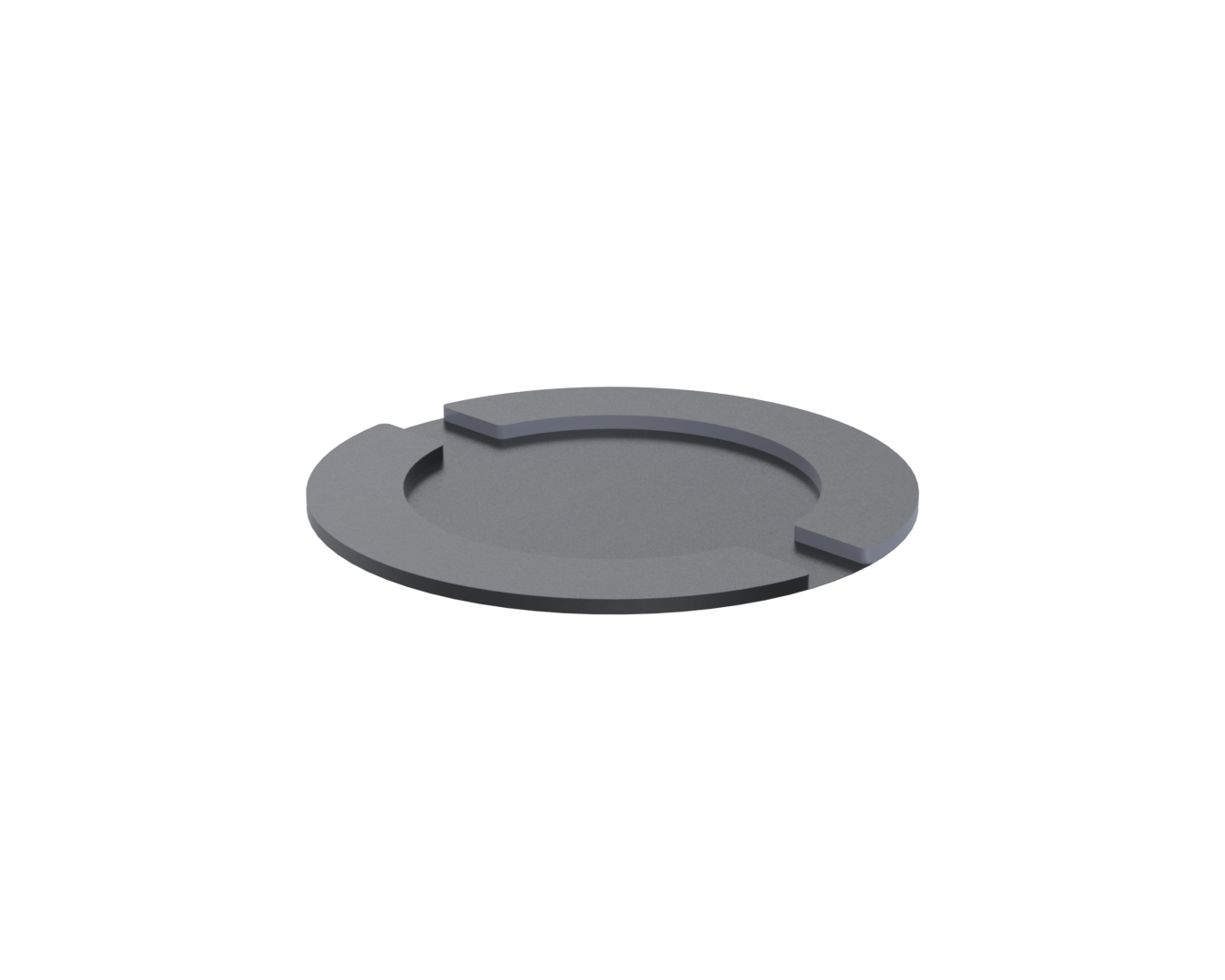

Klebepad zur Befestigung eines StackPoles (Ersatzteil)

Installationshinweise 3M Klebepad:

Die zu beklebenden Flächen müssen frei von Öl-, Fett- oder anderen Schmutzfilmen sein.

1. Befestigung des Klebepads

Lösen sie das Klebepad von der Trägerfolie und kleben
sie es auf die Unterseite des SpacePole.
Das Klebepad muss fest angedrückt, glatt gestrichen
und ca. 1min festgehalten werden.

2. Befestigung des SpacePole auf der Tischoberfläche

Kontrollieren sie den vorgesehenen Montageplatz auf Sauberkeit und richtige Position.
Achten sie auf die korrekte Ausrichtung des Rotationsslot.
Die Drehbeschränkung sollte in Richtung des Kunden ausgerichtet sein.
Sie verhindert einen Kabelbruch durch Überdrehung der Terminalkabel.

Entfernen sie die Schutzfolie von dem Klebepad und drücken sie den SpacePole auf die Arbeitsfläche.
Halten sie mind. 1min den Anpressdruck aufrecht.
Danach wird die Flanschabdeckung über den Fuss gelegt und die Terminalplatte montiert.
Es ist darauf zu achten, dass die Schraube exakt im Rotationsslot sitzt und die Drehung des Terminals dadurch begrenzt wird.
Das 3M Hochleistungs-Verbindungssystem benötigt 4 Stunden bis zur vollständigen Aushärtung.

Wir empfehlen die Montage zum Geschäftsschluss, dadurch können die Klebepads über Nacht ihre volle Klebkraft entwickeln.
